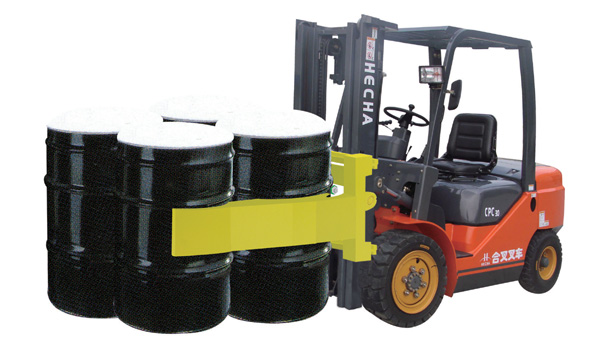

桶夹可使叉车一次同时搬运四个油桶，确保运输过程中的货物得到安全可靠的夹持，显著提高搬运效率。广泛应用于桶装货物的搬运堆垛作业，如油料、石化及食品等行业。
* 采用全钢结构整体框架，强度高，可满足用户高强度作业需要。
* 自润滑滑动支撑安装牢固可靠，寿命长。
* 可选择独立的侧移机构，保证桶夹在任何夹持尺寸，均有左右各100mm的侧移量，便于作业。
* 优化的结构布局确保了良好的视野。
* 采用T形滑动副，强度高,受力均匀，寿命长。
* 薄形夹臂设计，便于紧垛货物的楔入。
* 夹臂上橡胶垫更换方便，经济实用。
* 特殊的夹臂设计，适用于标准55加仑桶装货物的搬运。
| Catalog Order NO 型号 |
Capacity 承载力 (Kg) |
Opening Range 张臂范围 (mm) |
Type 类型 |
Mounting Class 安装等级 |
Arm Height 臂高A (mm) |
Arm Length 臂长B (mm) |
Frame Width 框架宽度D (mm) |
Overall Height 总高E (mm) |
Vertical Center of Gravity 垂直重心 CGV (mm) |
Weight 自重 (kg) |
Effective Thickness 失载距 LL (mm) |
Horizontal Center of Gravity 水平重心 CGH (mm) |
| 6DTB15-A001 | 1500 | 520-1750 | 非侧移式,2桶 | 2 | 220 | 455 | 940 | 580 | 272 | 300 | 125 | 102 |
| 6DTS15-A001 | 1500 | 520-1750 | 侧移式,2桶 | 2 | 220 | 455 | 940 | 600 | 272 | 325 | 148 | 98 |
| 6DFB15-A002 | 1500 | 455-1750 | 非侧移式,4桶 | 2 | 240 | 1045 | 940 | 580 | 272 | 420 | 125 | 282 |
| 6DFS15-A002 | 1500 | 455-1750 | 侧移式,4桶 | 2 | 240 | 1045 | 940 | 600 | 272 | 440 | 148 | 278 |
| 6DTB20-A001 | 2000 | 520-1750 | 非侧移式,2桶 | 2/3 | 220 | 455 | 940 | 580 | 265 | 335 | 134 | 105 |
| 6DTS20-A001 | 2000 | 520-1750 | 侧移式,2桶 | 2/3 | 220 | 455 | 940 | 600 | 265 | 360 | 158 | 102 |
| 6DFB20-A002 | 2000 | 455-1700 | 非侧移式,4桶 | 2/3 | 240 | 1045 | 940 | 580 | 265 | 430 | 134 | 282 |
| 6DFS20-A002 | 2000 | 455-1700 | 侧移式,4桶 | 2/3 | 240 | 1045 | 940 | 600 | 265 | 455 | 158 | 278 |
| 旋转式桶夹 | Revoling Drum Clamps |
| Catalog Order NO 型号 |
Capacity 承载力 (Kg) |
Opening Range 张臂范围 (mm) |
Type 类型 |
Mounting Class 安装等级 |
Arm Height 臂高A (mm) |
Arm Length 臂长B (mm) |
Frame Width 框架宽度D (mm) |
Overall Height 总高E (mm) |
Vertical Center of Gravity 垂直重心 CGV (mm) |
Weight 自重 (kg) |
Effective Thickness 失载距 LL (mm) |
Horizontal Center of Gravity 水平重心 CGH (mm) |
| 6DTR15-A001 | 1500 | 520-1750 | 2桶 | 2 | 220 | 455 | 940 | 670 | 292 | 475 | 235 | 152 |
| 6DFR15-A001 | 1500 | 455-1700 | 4桶 | 2 | 220 | 1045 | 940 | 670 | 292 | 560 | 235 | 180 |
| 6DTR20-A/B002 | 2000 | 520-1750 | 2桶 | 2/3 | 240 | 455 | 940 | 775 | 326 | 560 | 240 | 138 |
| 6DFR20-A/B002 | 2000 | 455-1700 | 4桶 | 2/3 | 240 | 1045 | 940 | 775 | 326 | 650 | 240 | 164 |
| 注： Notes： |
1）承载能力是载荷中心为500mm的设计值，实际的叉车/属具综合承载能力请从叉车制造商获取。 2）侧移式和旋转式夹类要求叉车增加2组附加油路，非侧移式夹类要求叉车增加1组附加油路。 3）可根据客户特殊工况要求，提供相应匹配产品。 |
| 流量及压力要求 | Hydraulic Flow & Pressure |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
